消防員滅火防護靴是經公安部消防局推薦，由科技部批準立項的重點科研項目-《消防員火場防護新技術和新裝備的研究》中的科研成果，該產品由公安部上海消防研究所研制，這種新型防護膠靴能有效保護消防員腳和小腿免受各種傷害，是進入火場必須穿著的常規個人防護裝備。
消防員滅火防護膠靴針對目前消防部隊裝備的消防膠靴存在不防砸，不防割，不阻燃，不防一般化學品等問題，在分析借鑒國外先進技術和經驗的基礎上，結合我國的實際情況，研究了新的膠料配方，進行了人性化的結構設計，采用了許多新材料、新工藝和新技術。研制生產的新型防護膠靴具有防砸、防割、防穿刺、阻燃、隔熱、耐電壓、耐油、防滑、防酸堿等功能，全面提高了防護性能，可替代目前裝備消防部隊的消防膠靴，能更有效的保護消防員的人身安全。
一、適用范圍
消防員滅火防護膠靴是消防員常規個人防護裝備。穿著該靴可進入一般火場、事故現場進行滅火、救援工作。但在有強腐蝕性液體、氣體存在的化學事故現場；有強滲透性軍用毒劑、生物病毒存在的事故現場；帶電的事故現場等不能提供有效的保護，并嚴禁在上述場所使用。
二、形式結構

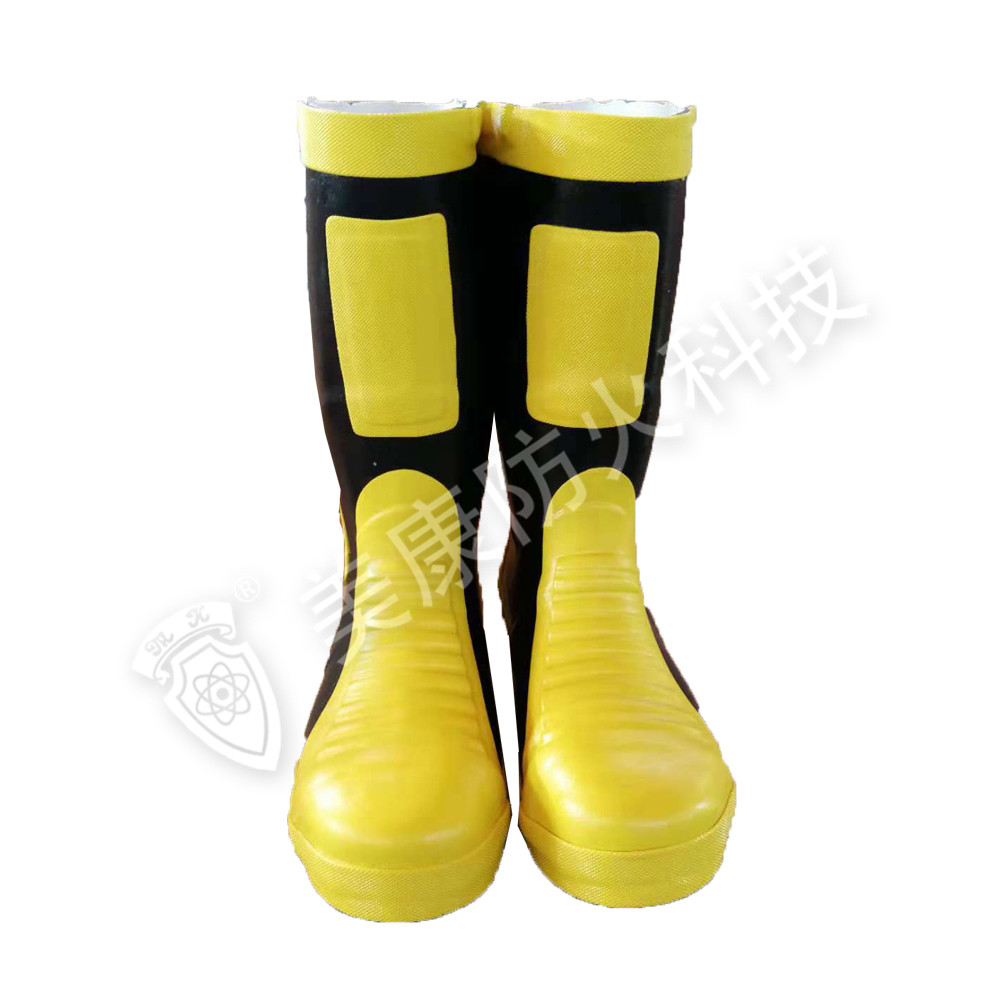

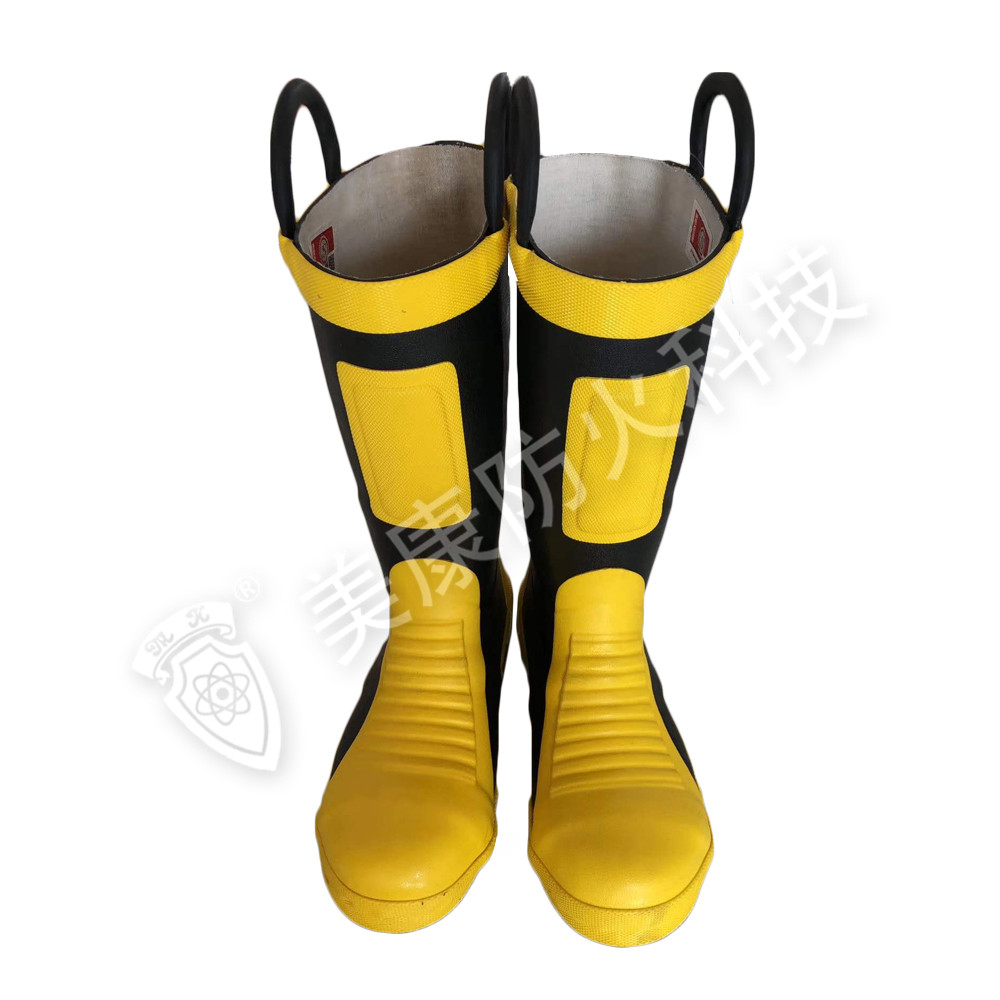

★消防員滅火防護膠靴主要由大底和靴幫兩部分組成，主體顏色為黑色，配以黃色的圍條、沿條等。整靴均采用多層結構。
★靴頭配有鋼包頭，以提高防砸性能。在鋼包頭內外有絕緣橡膠層，海綿舒適層、棉毛布襯里等，既具有絕緣性又使穿著舒適。
★大底配有鋼中底，以提高防刺穿性能。在鋼中底上下兩側有橡膠絕緣層、絕緣紙、泡沫舒適層和棉毛布襯里等，外底有突紋能防滑。
★從靴面到統口下方，在橡膠層和棉毛布襯里之間增加了海綿層，有良好的絕緣性、阻燃性、隔熱性，同時能有效提高穿著的舒適性。
三、主要技術性能
質量
每雙消防員滅火防護靴的質量小于3KG。
物理機械性能：
消防員滅火防護教靴材料的機械物理性能見下表。
|
序
號
|
項
目
|
指標
|
|
膠面、圍條
|
外底
|
|
1
|
扯斷強度 MPa
|
≥14.7
|
≥10.78
|
|
2
|
扯斷伸長率 %
|
≥480
|
≥380
|
|
3
|
扯斷變形 %
|
≤40
|
|
|
4
4
|
磨耗減量（阿克?。?
立方厘米/1.61km
|
|
≤0.8
|
|
5
|
硬度（邵爾A型） 度
|
50-65
|
55-70
|
|
6
|
脆性溫度 ℃
|
≤-40
|
≤-40
|
|
7
|
熱空氣老化（100℃*24h）
扯斷強度降低 %
|
≤35
|
≤35
|
|
8
|
阻燃性能（GB/T13488） 級
|
FV-1
|
FV-1
|
|
9
|
黏著強度靴面與織物 N/mm
|
0.78
|
|
|
10
|
靴面厚度 mm
|
≥1.5
|
|
耐油性能：
消防員滅火防護膠靴材料式樣在溫度為23 ℃±2 ℃的1#標準油中浸泡24h，體積變化在-2%-+10%范圍內。
耐酸堿性能：
消防員滅火防護膠靴材料式樣分別浸泡在溫度為23 ℃±2 ℃的3.7mol/L的硫酸、6.0mol/L的氫氧化鈉溶液中70±2h后，物理機械性能無顯著變化。
金屬襯墊耐腐蝕性
金屬襯墊式樣在與濃度為0.25%的氯化鈉水溶液接觸48h后無腐蝕現象發生
防砸性能：
消防員滅火防護膠靴的靴頭分別經10.78kN靜壓力試驗和沖擊錘質量為23kg，落下高度為300mm的沖擊試驗后，其間隙高度均不小于15mm。
抗刺穿性能
消防員滅火防護膠靴外底的抗刺穿力不小于1100N
抗切割性能
消防員滅火防護膠靴經總重為800g的刀頭切割后不被割穿。
電絕緣性能：
消防員滅火防護膠靴的擊穿電壓不小于5000V，且泄漏電流小于3mA。
消防員滅火防護膠靴在隔熱試驗性能中被加熱30min時，靴底內表面的溫升不大于22 ℃.
抗熱輻射滲透性能
消防員滅火防護靴靴面經輻射熱通量為10kW/m2±1kW/m2,輻照1min后，其內表面溫升不大于22℃.
防水性：
消防員滅火防護膠靴在防水性能實驗時無滲水現象
防滑性能：
消防員滅火防護膠靴在進行防滑性能實驗時，始滑角不小于15℃.
尺寸規格：
消防員滅火防護膠靴靴號有24-27.5號8種規格
四、注意事項
穿著人員在使用時應了解消防員滅火防護膠靴的主要性能及使用范圍。
使用前應檢查教學是否完好
使用中膠靴不得與火焰及熔融物直接接觸；避免與尖銳物接觸，防止被刺穿。
每次使用后清水沖洗，洗凈后應放在陰涼、通風處晾干，不允許直接日曬。
嚴禁用帶電、濃酸、濃堿等有強烈腐蝕性的化學品場所作業。
儲存保管
消防員滅火防護膠靴應儲存在溫度-10℃-+40℃，相對濕度小于75%,通風良好的庫房中，產品存放應距地面和墻壁200mm以上；距離熱源不小于1m；避免日光直接照射、雨淋及受潮；不能受壓及接觸腐蝕性化學物質和各種油類。每三個月應倒跺抽查一次。
